中文名称：圆拱直墙式隧洞
外文名称：
横断面呈上圆下方的隧洞，又称门洞形隧洞或城门洞形隧洞。洞顶为弧形或圆拱，洞两侧为直墙，洞底为平面（见图）。这种形式主要适用于岩体不太差的无压隧洞，有时也用于岩体坚硬、水头不高的有压隧洞。较大的铅直山岩压力由顶拱承担。平底直墙便于施工、维修。顶拱的中心角在90°～180°之间，山岩压力小时，用较小的中心角；当需要加大拱推力时，也可选用小于90°的中心角；一般情况下，跨度大的隧洞，中心角可取120°左右。这些都称为平拱断面，见图（a）和图（b）。当地质条件差、竖向山岩压力大而侧向山岩压力不大时，常采用180°或接近180°的中心角，称为半圆拱断面，见图（c）。为减小作用在边墙上的侧向山岩压力，亦可做成向内倾斜的直墙，见图（d）。断面的高宽比，根据水力条件及地质条件确定，一般为1～1.5。当洞内为无压流且水位变化大时，宜取较大值，使水面以上有足够的净空。当岩体水平地应力大于铅直地应力时，断面的高宽比宜采用较小值，反之取较大值，这对降低围岩的应力集中、改善围岩受力条件、保持围岩稳定具有重要意义。

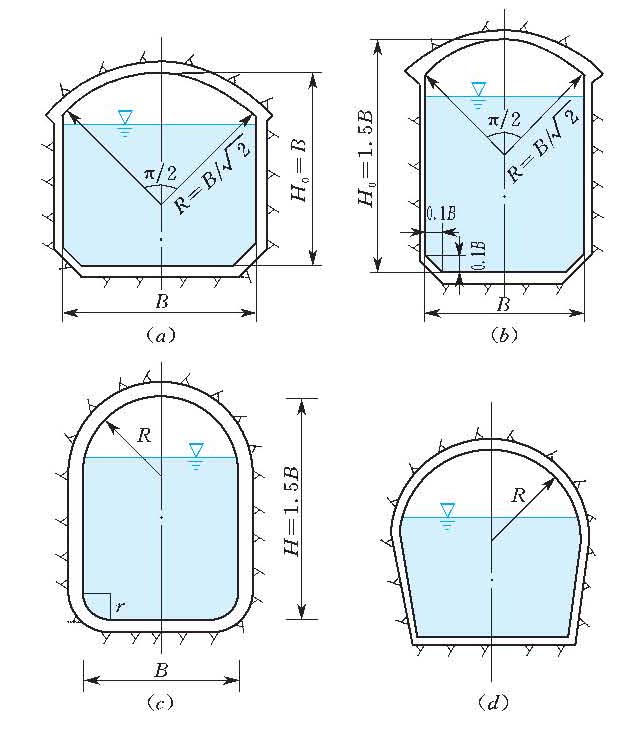

圆拱直墙式隧洞断面图
（a）平拱短墙；（b）平拱高墙；（c）半圆拱；（d）侧墙向内倾斜
