闸门充水阀

编辑
所属类别:闸门

基本信息

中文名称:闸门充水阀
外文名称:

设在门叶上向门后充水,使闸门上、下游压力相等的阀门,又称平压阀。其作用是使闸门在无压工况下开启,以减少启闭机的容量。

常用的充水阀(见图)有:①盖板式充水阀。当门叶止水在下游侧时采用,设在门叶顶主梁腹板上,利用水柱压力关闭充水阀进水口,它结构简单,应用广泛。②柱塞式充水阀。面板和止水都设在下游侧时采用,一般设在门叶梁格间,利用压重杠杆作用关闭阀体进口。

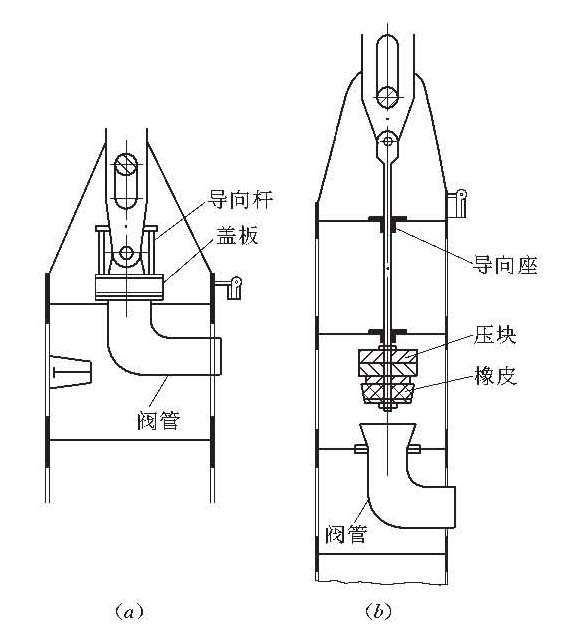

闸门充水阀示意图

(a)盖板式;(b)柱塞式

充水阀的孔口尺寸,根据充水体积、时间、闸门构造及启闭机形式等因素确定,由闸门启闭机承担启闭,因而启闭机上需设阀门开度控制和保护装置,以免误操作引发事故。

当门叶分段时,也可采用门叶节间充水。此外,也有在闸墙内专设直达闸门下游的旁通管阀门充水。
